کابل فیبر نوری ۲۴ کور ADSS شهید قندی

اصطلاحات: (۶*۴)، سینگل مد، SPAN80 Optical Fiber Cable, SM, 24 Core,(4*6), Shahid Ghandi, ADSS-SPAN80
کابل فیبر نوری ۲۴ کور ADSS شهید قندی بدلیل المان‌های کششی غیر فلزی قابلیت آن را دارد که بدون مهار فلزی بین دو تیرک قرارگیرد. این کابل دارای روکش مقاوم ضد ترک (Anti Track) بوده و به همین دلیل قابلیت این را دارد که در مجاورت میدان‌های مغناطیسی و کابل‌های فشار قوی بالای ۲۰ ولت بدون آسیب به روکش، در دراز مدت نصب شود. تحمل نیروی کشش این کابل فیبر نوری ADSS شهید قندی متناسب با شرایط جوی و نحوه کاربرد تنظیم و طراحی می‌گردد. این نوع کابل برای تیرهایی که فاصله آن‌ها حداکثر تا ۸۰ متر است، مناسب می‌باشد.







کابل فیبر نوری ۲۴ کور ADSS شهید قندی

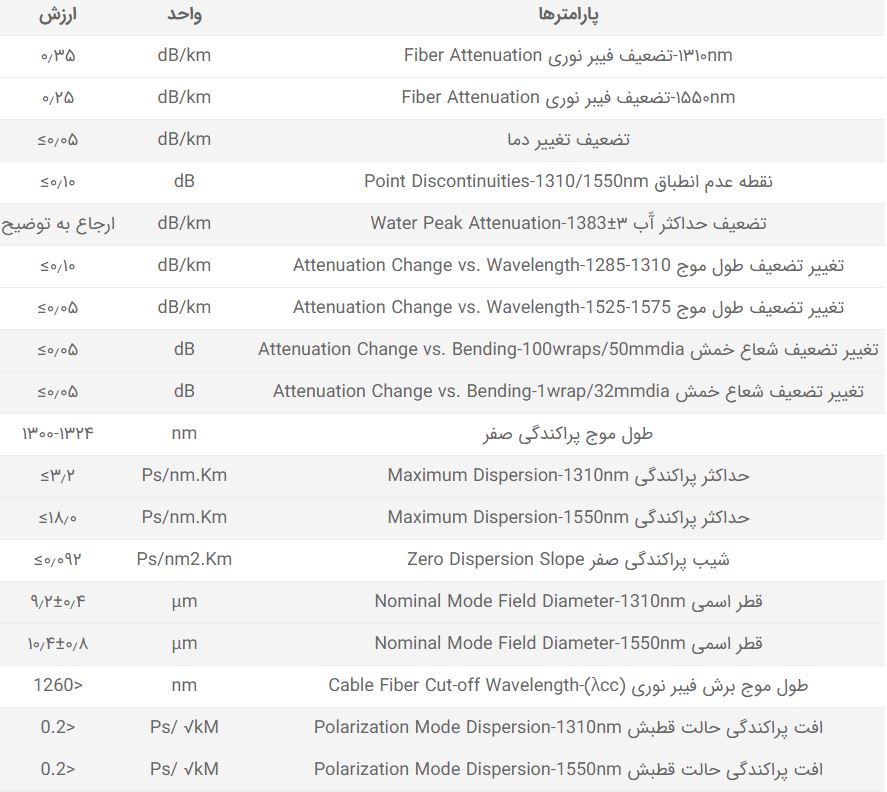

کابل فیبر نوری ۲۴ کور ADSS شهید قندی سینگل مود دارای استاندارد (ITU-T G652B or G652D) و مشخصات درج شده در جدول شماره ذیل می‌باشند.









































کابل فیبر نوری ADSS شهید قندی و ابعاد آن

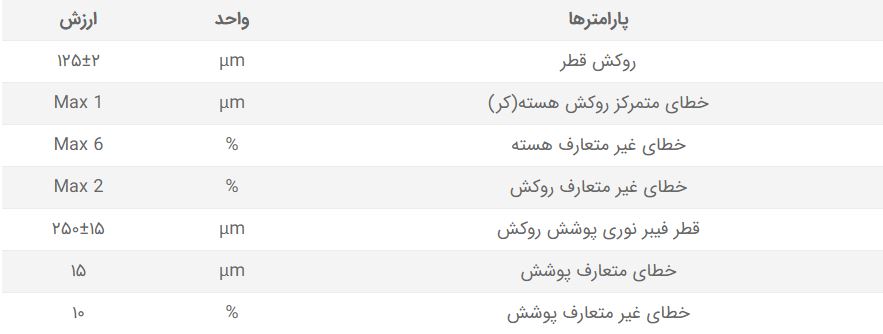

ابعاد کابل فیبر نوری ADSS شهید قندی به ترتیب جدول شماره ۲ که در ذیل می‌باشد. جدول (۲)

















مشخصات لوز تویوب و فیبر نوری

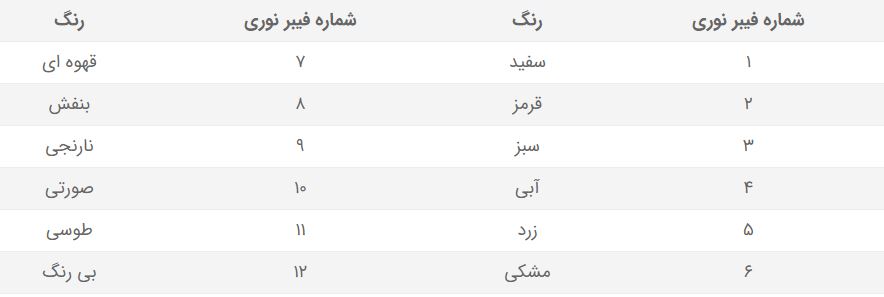

هر لوز تویوب فیبر نوری براساس رنگ براساس جدول شماره ۳ که در ذیل شناسایی می‌شود. جدول (۳)

توجه: برای کابل های نوری کمتر از ۱۲کر، رنگ های اول باید مورد استفاده قرار گیرد.















ساختار کابل فیبر نوری

ساختارهای کابل فیبر نوری ADSS شهید قندی طبق جدول شماره که ۴ و شکل ذیل می باشند. جدول (۴)





























































سایز کابل و اطلاعات کلی کابل

سایز کابل ها و اطلاعات کلی به ترتیب جدول شماره ۵ ذیل می باشند. جدول (۵)





توجه: نیروی کششی ممکن است با افزایش مقدار نخ آرامید افزایش یابد.

















علامت های شناسایی

هر طولی از کابل به صورت منظم بوسیله کارخانه سازنده، سال ساخت، تعداد تیوپ ها، فیبر نوری هر تیوپ و نوع کابل شناسه گذاری شده است. این نوشته‌ها بر روی روکش نهایی چاپ و نوشته شده است.

تست های مکانیکی و عملکردی

تست های کاربردی و مکانیکی بر طبق جدول  شماره ۶ ذیل می باشند. جدول (۶)



توضیح: تغییرات در تضعیف از ۰٫۰۵ دسی بل در طول موج ۱۵۵۰ فراتر نرود
